能源催化
◀ 电催化析氢

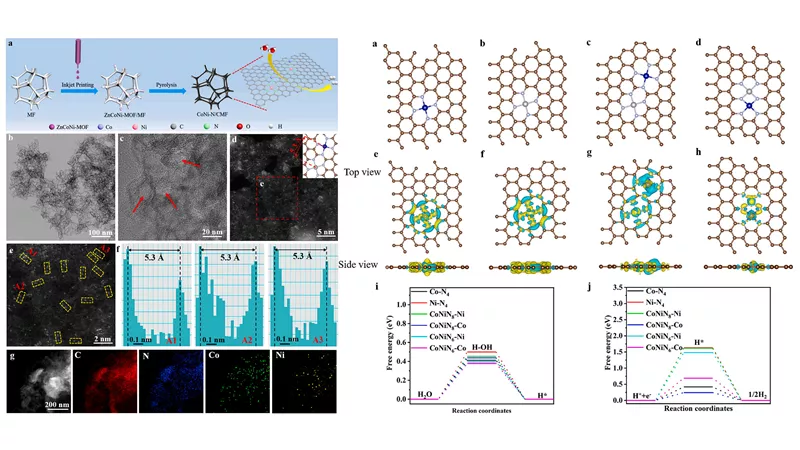

哈尔滨工程大学材料科学与化学工程学院王君教授团队使用MicroFab Jetlab II喷墨打印系统非接触、高精度地将MOF前驱体精确沉积在碳泡沫基底上，高温热解后形成CoNi-N/CMF自支撑电极，在酸性和碱性条件分别显示出32.6和36.6mV的过电势。喷墨打印防止了金属原子的团聚，使活性位点与电解质充分接触加速电子传递，加速了H*的吸附和解吸具有出色的电催化析氢性能，为单原子催化剂的开发提供了一种新方法。（2024）
钙钛矿薄膜 ▶

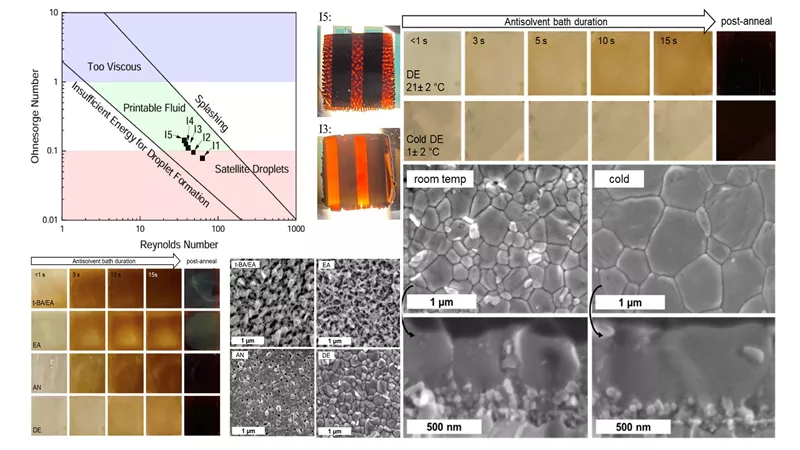

匹兹堡大学机械工程与材料科学系Jung-Kun Lee教授团队使用MicroFab Jetlab 4喷墨打印系统将钙钛矿薄膜沉积到500nm的厚度，通过愿位多次喷墨打印技术与反溶剂法结合制备的PSC获得了15.02%的PCE值，研究探索了反溶剂极性对卤化物钙钛矿薄膜微观结构的影响。喷墨打印技术通过控制薄膜面积厚度、材料低耗等优势备受瞩目，成为旋涂技术有前景的替代。（2024）
◀ 光催化

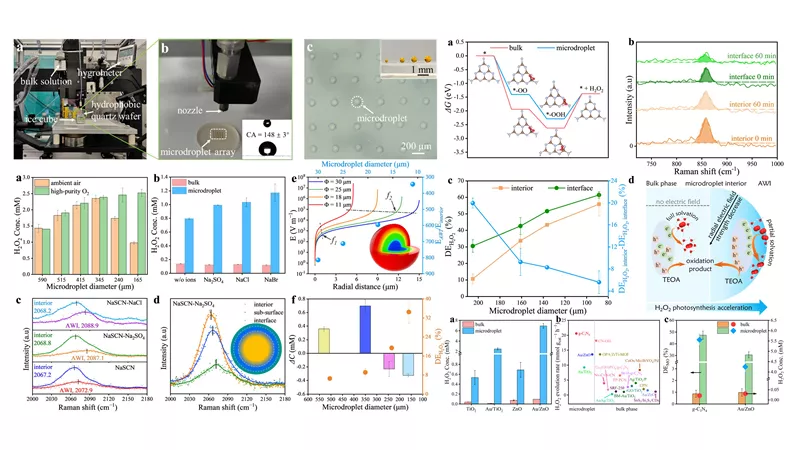

复旦大学环境科学与工程系张立武教授团队使用MicroFab Jetlab II喷墨打印系统制备微液滴用于研究光催化H2O2，微滴可加速界面处的电荷分离和转移，显示出超高的H2O2释放速率（20.6 mmol gcat1 h1），与相应的体相对应物相比，性能提高了两个数量级，研究证明了喷墨技术的原位适用性，以非常简单的方式改善H2O2光合作用的途径，有利于在能源、环境和绿色合成中的应用。（2023）
光催化 ▶

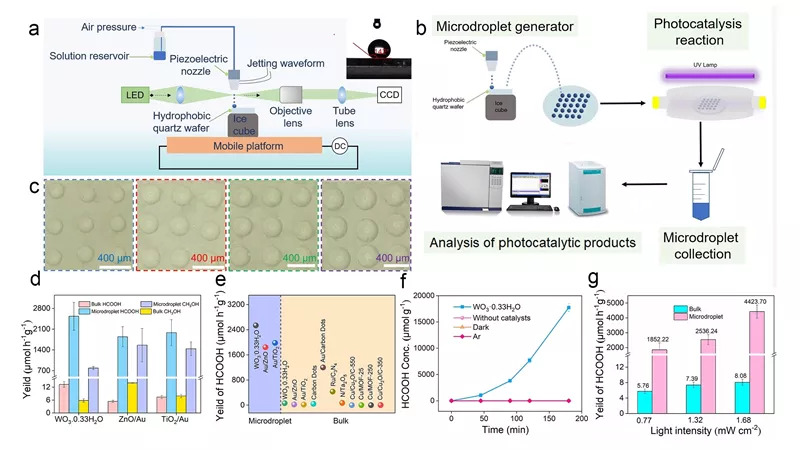

复旦大学环境科学与工程系张立武教授团队使用MicroFab Jetlab II喷墨打印系统制备了不同粒径大小（直径为172、241、348、604和706μm）的微滴，以研究粒径尺寸（S/V）对高效光催化CO2RR催化HCOOH产量的影响。结果表明，液滴提供的丰富气液界面处的光催化CO2RR效率比相应的本体相反应高两个数量级，微滴介导的WO3·0.33H2O上HCOOH的产率达到2536μmolh-1g-1（在体相中为13μmolh-1g-1），显著优于先前报道的体相反应条件下的光催化CO2RR，为高效光催化CO2RR提供了一种新的策略。（2023）
◀ 钙钛矿薄膜

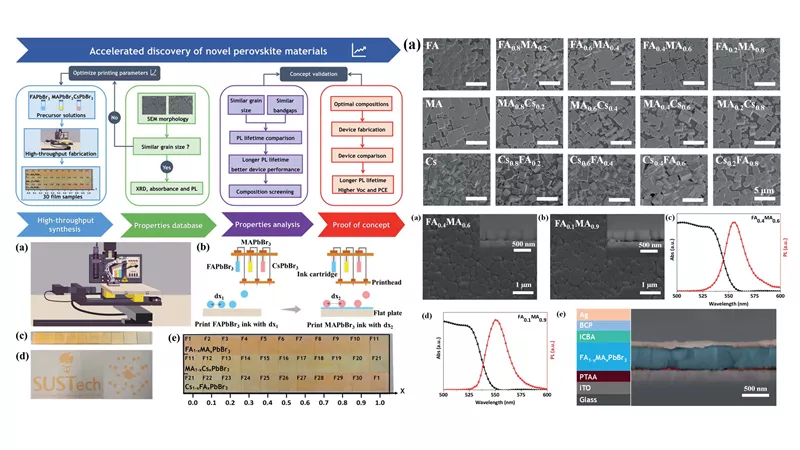

南方科技大学材料科学与工程系徐保民教授团队使用MicroFab Jetlab 4喷墨打印系统制备了一种不连续且不致密的钙钛矿薄膜，节省优化致密膜所需的大量时间和精力，并可以显著扩展筛选方法对各种钙钛矿成分的适用性,以加速高通量筛选发现用于高光电压太阳能电池的新型三溴化钙钛矿材料。（2023）
钙钛矿单晶 ▶

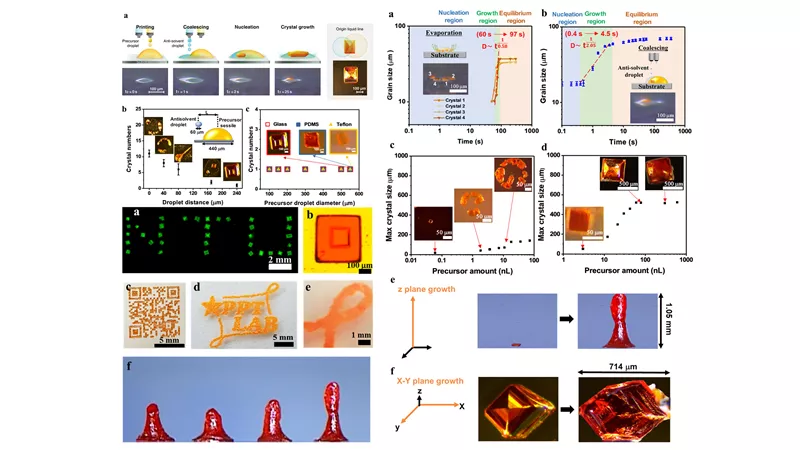

香港城市大学材料科学及工程学系何志浩教授团队使用MicroFab Jetlab 4喷墨打印系统建立了一种双喷头反溶剂喷墨打印方法，将钙钛矿前体和反溶剂直接混合用于减小液滴之间的接触面积，并且可以有效地控制晶体生长的成核位置，无需衬底预处理或复杂的温度控制，晶粒尺寸在10分钟内快速到500μm，反溶剂喷墨打印方法可以直接打印单晶钙钛矿图案，展示了在电子和光电子器件制造中的可能性。（2022）
◀ 光催化

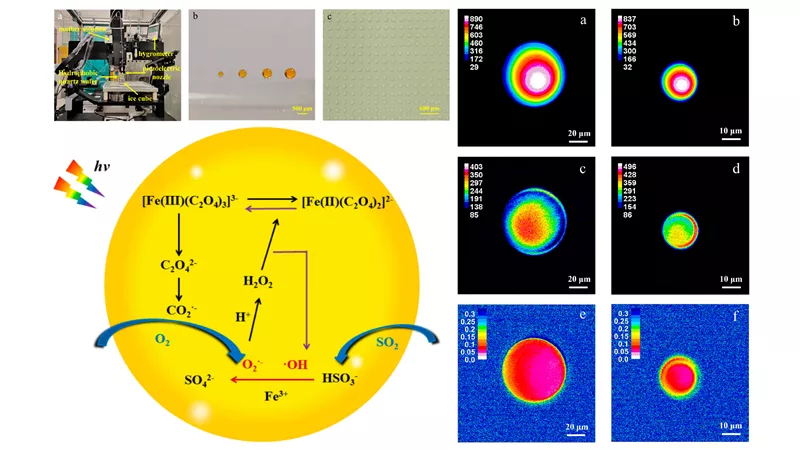

复旦大学环境科学与工程系张立武教授团队使用MicroFab Jetlab II喷墨打印系统产生微滴用于Fe（III）-草酸盐络合物的光化学反应研究，研究发现草酸铁（III）在微滴中产生的OH•大约是其本体相对应物的10倍，在草酸铁络合物存在的情况下，微滴中SO2到硫酸盐的光氧化速率比本体相中快约19倍。研究结果表明喷墨技术在大气实验室研究和模型模拟中有广泛应用前景。（2022）
锂电池阳极 ▶

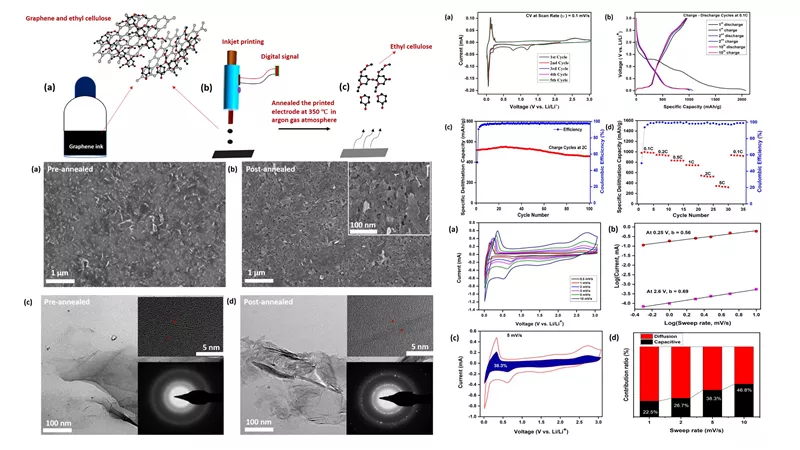

印度理工学院冶金工程与材料科学系Dipti Gupta教授使用MicroFab Jetlab 4喷墨打印系统制备大面积连续石墨烯薄膜，重复打印八层后趋于稳定，可达到约0.15 kΩ/sq的低值。在铜箔上作为阳极时，0.1C下可以获得约942 mAh/g的高可逆锂存储容量，即使在相当高的电流密度（相当于2C）下，电极在100次循环后也可以保持87%的初始可逆容量，可用作锂离子电池的阳极，用于柔性设备和储能系统。（2021）
◀ 碱性析氧催化

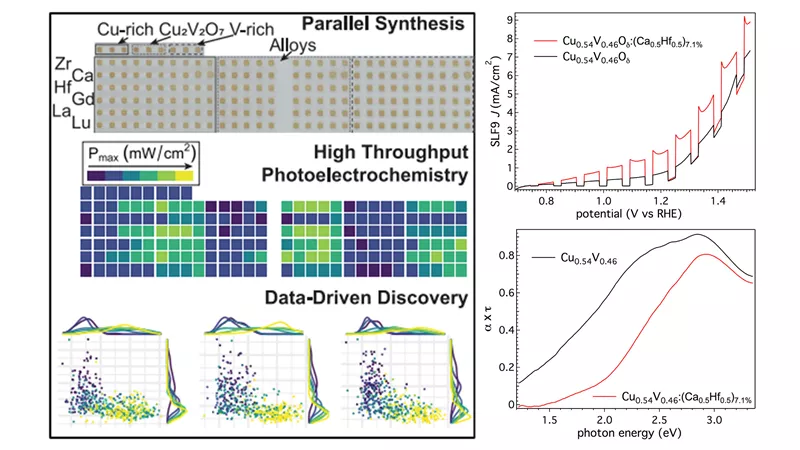

加州理工学院人工光合作用联合中心的首席研究员Joel A. Haber使用MicroFab Jetlab 4喷墨打印系统研究了合金化六种元素（Zr、Ca、Hf、Gd、La和Lu）及其15对组合对光电化学性能的影响，通过将Ca合金化成β-Cu2V2O7，pH 9.2电解质中的析氧光电流增加了1.7倍，与Hf、Zr和La合金化后，光学活性增加了2.2倍，而与Ca共合金化后，光学活性增加到2.7倍。证明了共合金化是对光电阳极性能提升的有效途径。（2020）
电容器 ▶

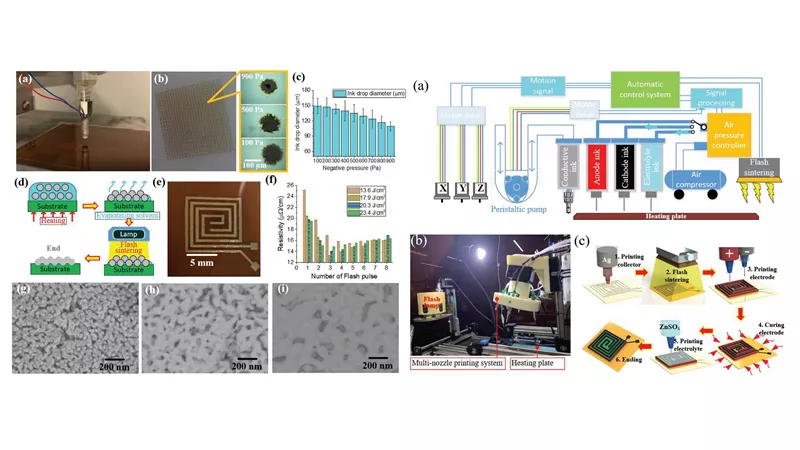

西安电子科技大学机电工程学院黄进教授课题组团队利用MicroFab喷墨打印技术与气动挤压技术集成系统，实现0至1000cps多材料的打印 ，可用于制备完整电容器，研究发现Na+渗透到LiFePO4的层间结构中使得层间距扩大，提高了离子的传输速率，增强了离子迁移通道，从而提高了储能器件的充放电性能，LiFePO4的电流速率保证了超过2000次的充放电循环，同时保持96%的充放电效率和91.3mAhg-1的放电容量。（2021）
◀ 钙钛矿薄膜

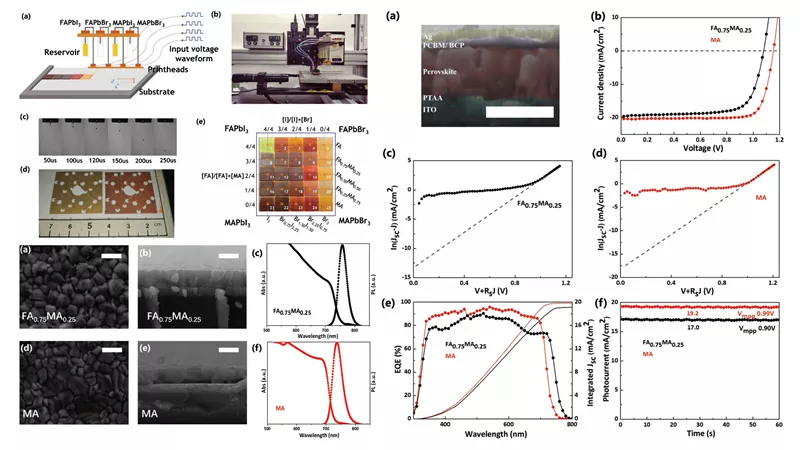

南方科技大学材料科学与工程系徐保民教授基于MicroFab Jetlab 4喷墨打印系统开发了一种可快速重复高通量制造、筛选不同前体成分的25种混合钙钛矿薄膜，获得的带隙、光致发光（PL）峰位置和PL寿命允许有效筛选用于光伏应用的钙钛矿组合物，可以为后续的高通量喷墨打印和钙钛矿成分的筛选提供良好的基础。（2019）
