新型显示
◀ MicroLED

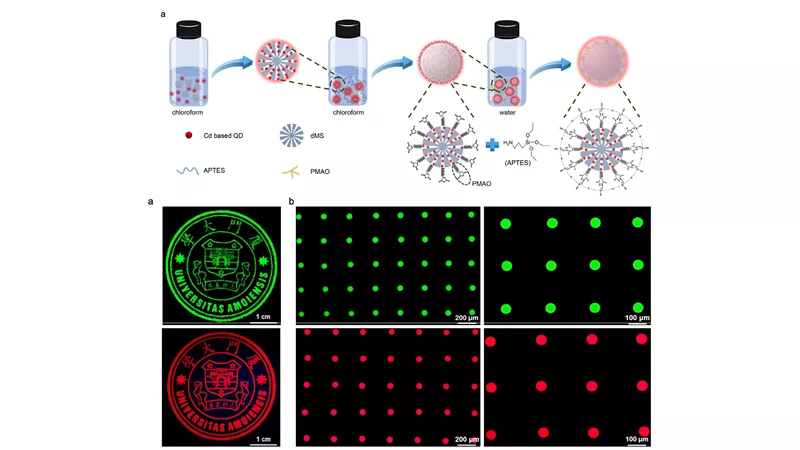

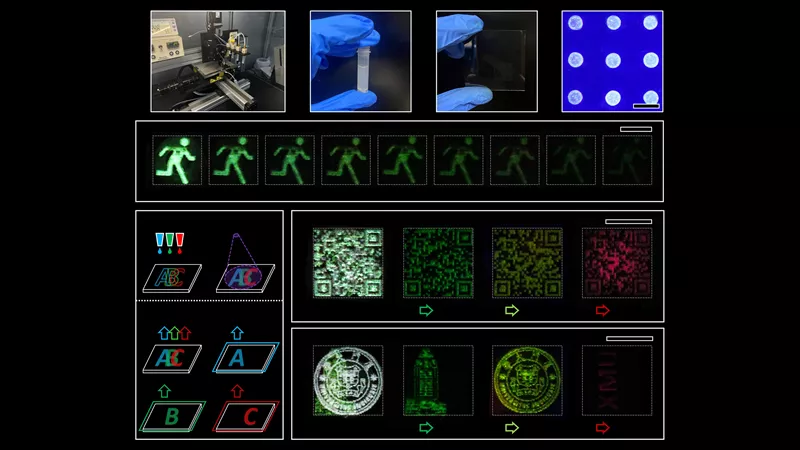

厦门大学材料学院院长解荣军教授课题组通过MicroFab Jetlab 4喷墨打印设备对同时具有蓝光转换效率和强光致发光稳定性的绿光和红光QD发光微球进行打印，能够在450nm激发下表现出超过46%的高外部光致发光量子产率，具有出色的抗蓝光、热和水氧降解的可靠性。（2025）
防伪显示 ▶

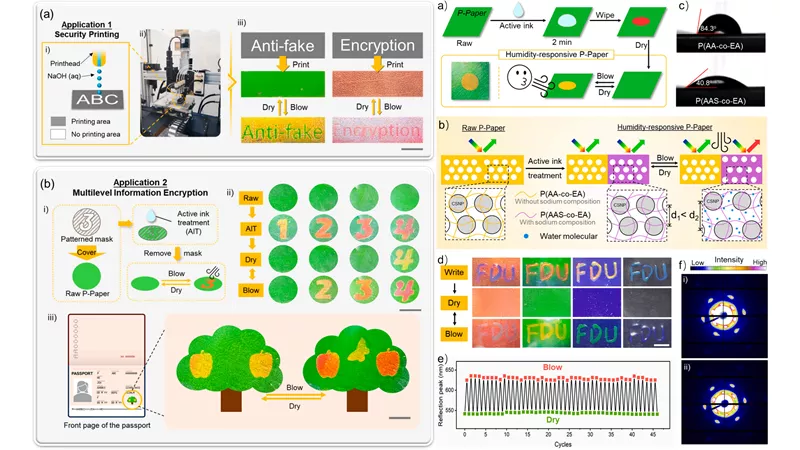

复旦大学高分子科学系的汪长春教授课题组受昆虫鞘翅的启发，通过使用MicroFab Jetlab II喷墨打印系统设计了一种新型湿度响应光子系统（SHRPS），基于高质量光子纸和活性墨水进行安全防伪加密打印，实现环境湿度下不可见、吹气显现的协同湿度响应，为防伪安全系统开辟了新的研究方向。（2024）
◀ MicroLED

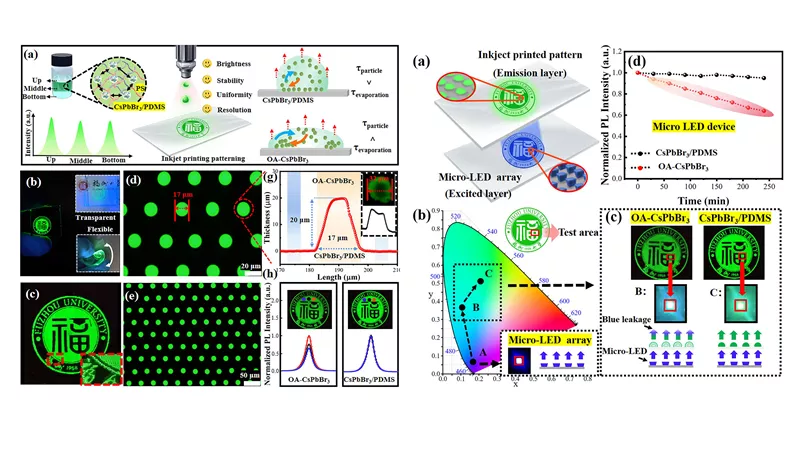

福州大学国家新型显示技术创新中心副主任郭太良使用MicroFab Jetlab II喷墨打印设备将新型的CsPbBr3/PDMS纳米粒子使用到颜色转换微显示器应用中，所制备的纳米颗粒可确保超高的亮度、优异的稳定性、均匀的荧光发射和高分辨率，高分辨率图案在高像素密度Micro-LED显示器方面显示出巨大潜力，可实现高效稳定的颜色转换。（2024）
MicroLED ▶

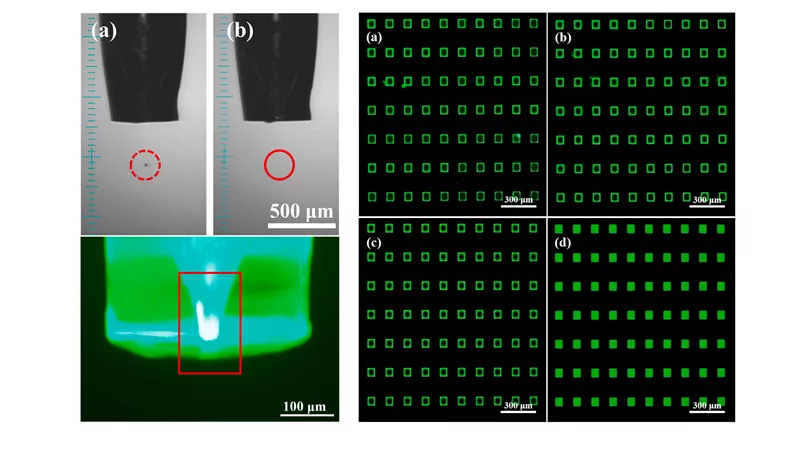

福州大学的郭太良教授团队使用MicroFab Jetlab II喷墨打印系统，确定了低沸点墨水的快速蒸发是导致喷头阻塞和打印不稳定的主要原因，并制备了稳定性优异的新型二元有机复合油墨进行量子点阵列的打印，大大减少了咖啡环效应，实现了Micro-LED全彩显示器的高精度和大面积高效生产。（2024）
◀ MicroLED

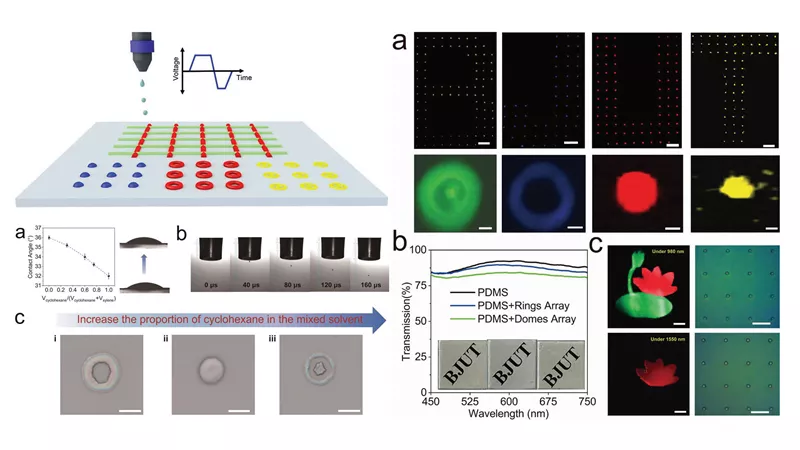

北京工业大学翟天瑞教授团队与中科院化学研究所宋延林研究员课题组合作，通过使用MicroFab Jetlab 4喷墨打印设备对不同调节溶剂组成和纳米颗粒浓度的墨水进行打印，实现了形态可调的多色发光上转换纳米颗粒自组装微阵列，有望为制造应用于光电子集成、MicroLED和近场显示领域的先进器件提供一个通用平台。（2023）
柔性显示 ▶

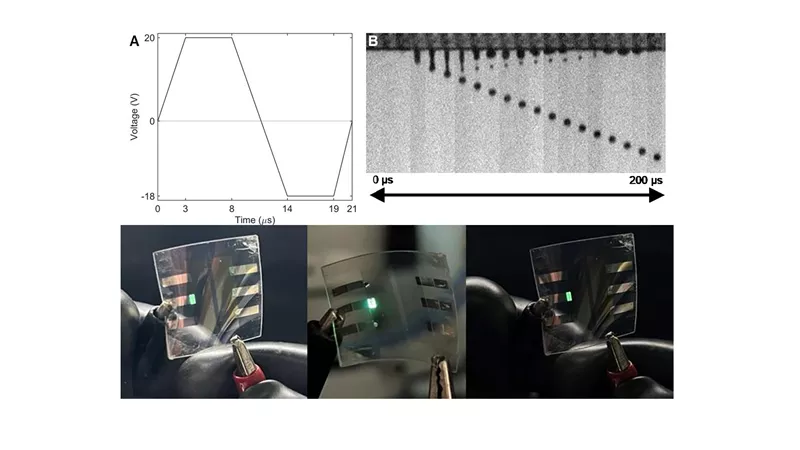

昆士兰科技大学化学与物理学院材料科学中心Christopher Barner-Kowollik教授团队使用MicroFab Jetlab 4XL喷墨打印设备将热激活延迟荧光（TADF）作为发射层应用在柔性喷墨印刷OLED中，其峰值发射为502nm，亮度接近9600cdm−2，使用聚合物TADF的柔性OLED其亮度超过2000cdm−2。研究结果证明了喷墨打印技术在OLED中的潜在应用，为简化喷墨打印OLED的大规模制造奠定了基础。（2023）
◀ 防伪显示

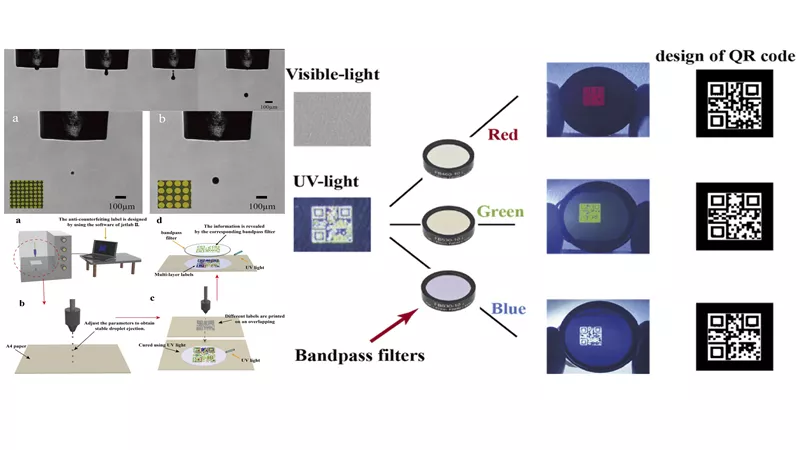

安徽大学信息材料与智能感知实验室周胜副教授通过使用MicroFab Jetlab II喷墨打印设备打印不同荧光波长的量子点（QD）墨水将多个信息写入重叠区域，提出了一种基于喷墨打印技术制备的防伪系统，可以灵活、准确地控制标签的微观程度和分辨率，生产速度快，信息隐藏性高，可以加载高密度信息，在展示和防伪领域具有巨大的应用潜力。（2022）
PeLED ▶
华南理工大学发光材料与器件国家重点实验室彭俊彪教授通过配有30µm喷头的MicroFab Jetlab II喷墨打印设备对绿色钙钛矿油墨进行打印，制备厚度为1.5µm，像素密度为120像素/英寸的高电致发光效率矩阵绿色准2D钙钛矿LED（PeLED），显示出55%的PL效率和13.9%的峰值EQE，是迄今为止性能优异的矩阵绿色准2D PeLED，在全彩显示中有广泛应用前景。（2022）
◀ PeLED

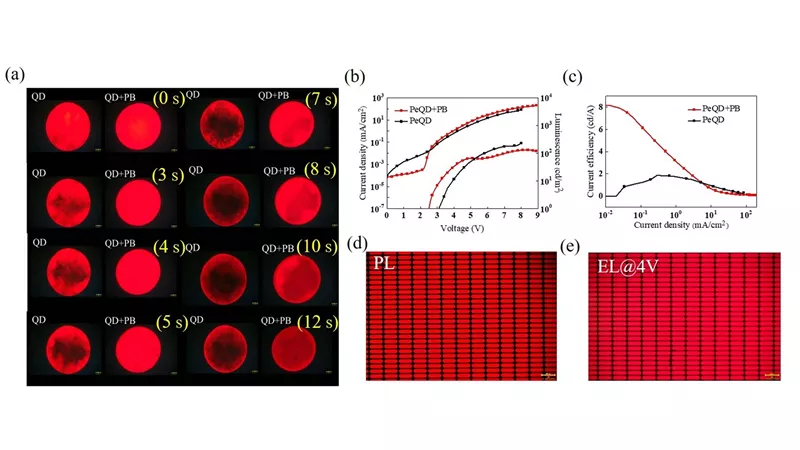

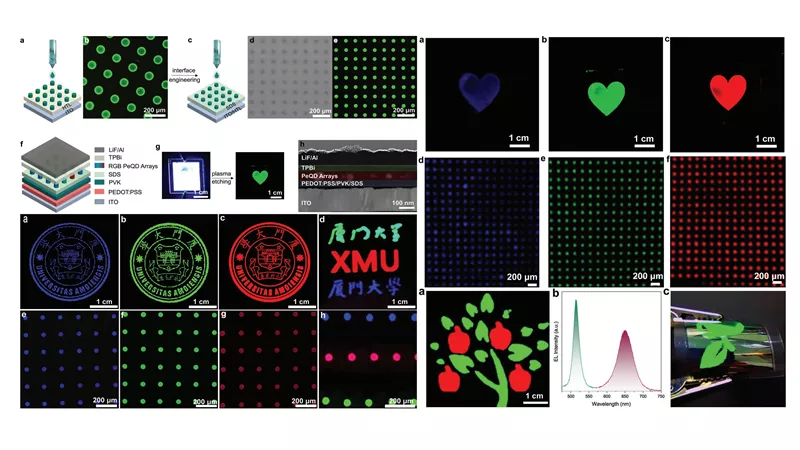

厦门大学材料学院院长解荣军教授课题组通过MicroFab Jetlab 4喷墨打印设备对钙钛矿量子点（PeQD）发射层进行原位打印，制备出明亮均匀的红、绿、蓝（RGB）Micro PeLED阵列，每个像素尺寸小至45μm，外部量子效率为红色0.832%，绿色0.419%和蓝色0.052%，分辨率为210PPI，展示出135%广泛的色域。喷墨打印制备的柔性全彩色有源矩阵Micro PeLED显示器，在未来的超高清显示器、光通信和人工智能等领域具有潜在的应用前景。（2022）
防伪显示 ▶

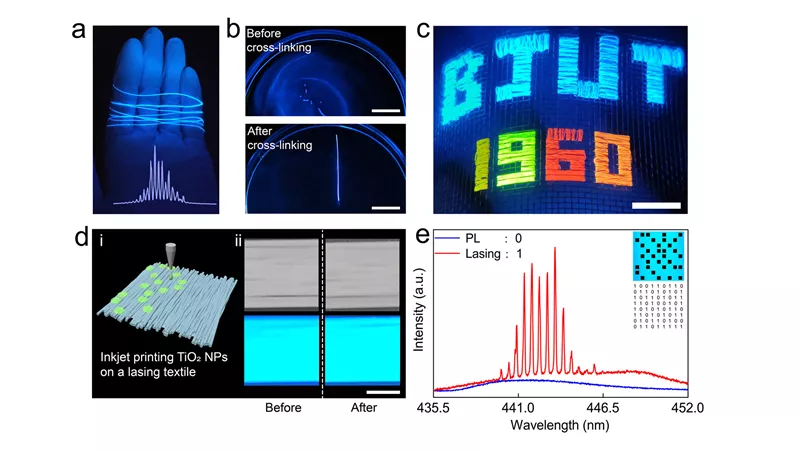

北京工业大学翟天瑞教授课题组基于MicroFab Jetlab 4喷墨打印设备提出了一种通过调节掺杂染料和溶液粘度制造柔性激光微纤维的重力辅助旋转拉伸方法，该方法可以实现具有不同发射颜色和模式的激光微纤维的大规模制造，比标准RGB空间大约79.1%。在激光纺织品上打印纳米颗粒图案，并使用可编程的激光信号分布对其进行编码，可以提供防伪标签以进行有效的认证，为柔性激光设备提供一个新平台。（2022）
◀ 柔性显示

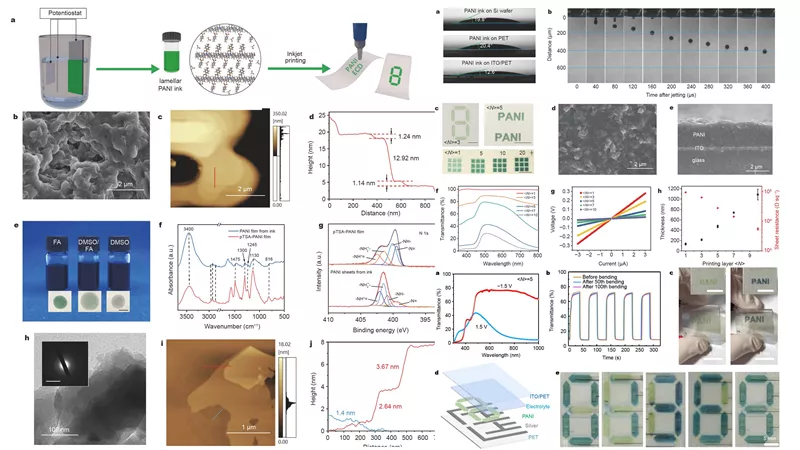

东华大学材料科学与工程学院张耀鹏研究员带领团队用MicroFab Jetlab 4喷墨打印设备制造了基于二维聚苯胺（PANI）片的柔性、图案化ECD，具有高光学对比度（在750nm波长下为76%），良好的着色效率（CE）为259.1cm2C−1和较短的着色/漂白时间（1.8/2.4 s），为电化学控制的可寻址电致变色显示器的制造提供了新的解决方案，在数字和彩色显示器中拥有广阔的应用前景。（2022）
防伪显示 ▶

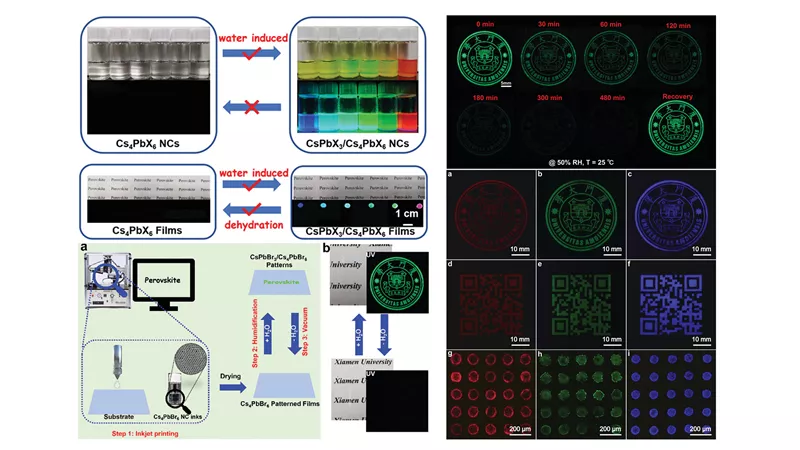

厦门大学谢荣军教授使用MicroFab Jetlab 4喷墨打印设备建立了一种基于钙钛矿纳米晶体（NCs）的可逆开/关发光的新型信息加密和解密技术，使用 Cs4PbBr6NCs环己烷溶液在玻璃基板上喷墨打印图案化薄膜，水诱导的光致发光具有可重复性、稳定性和可靠性，图案化薄膜中的每个像素在微观形态上都非常独特，如果与人工智能相结合可以实现多模式防伪。（2022）
◀ PeLED

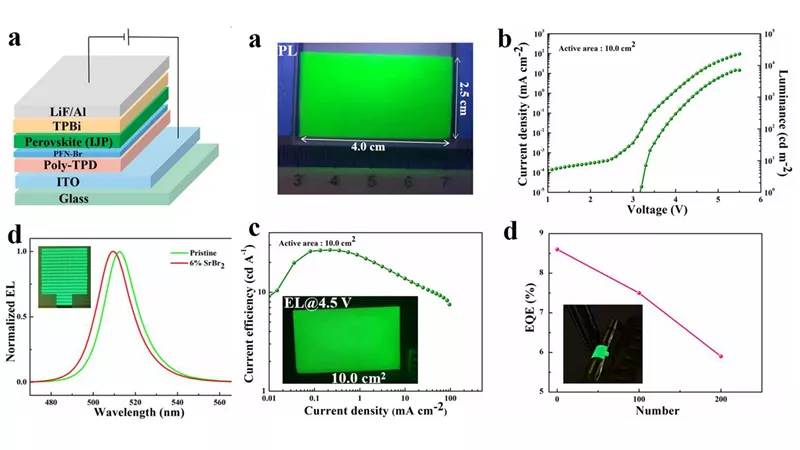

华南理工大学发光材料与器件国家重点实验室彭俊彪教授基于MicroFab Jetlab II喷墨打印设备设计了一种由长烷基基氧基氧基碘化铵（OAmBr）界面层组成的新型电致发光（EL）器件，矩阵器件每英寸120像素，EQE达到9.6%。从材料设计和器件结构优化两个方面改进了器件的性能，为喷墨打印高效钙钛矿发光器件提供了解决方案。（2022）
光学信息存储 ▶
厦门大学材料学院院长解荣军教授课题组通过MicroFab Jetlab 4喷墨打印设备对三种不同发光墨水的单分散纳米材料进行沉积，发现具有表面钝化核壳结构的NaYF4:Ln3+纳米粒子表现出强烈的X射线带电PersL，可从480到1060nm可调的窄带发射，通过喷墨打印多色PersL纳米粒子展示了一种新的3维光学信息存储应用，将为纳米材料应用于更广泛的领域提供巨大的机会。（2021）
◀ PeLED

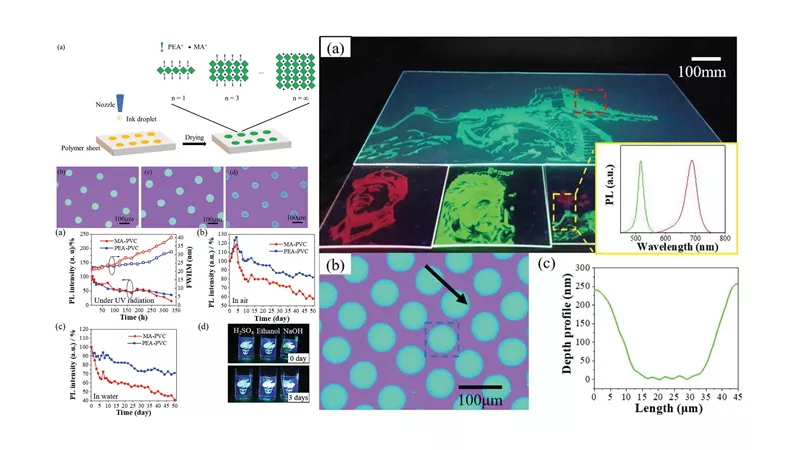

南方科技大学孙小卫教授团队通过MicroFab Jetlab II喷墨打印系统将准二维钙钛矿嵌入不同的聚合物基底上，以构建发光图案/图片，得到了图案化、稳定和高发光的准二维钙钛矿−聚合物复合材料，PL量子产率（PLQY）超过65%，半峰宽（FWHM）为22nm，具有良好的耐磨损、防潮、光照射和耐各种溶剂的化学侵蚀性，提高了效率和稳定性，量子产率和寿命都优于目前报道的结果。（2020）
防伪显示 ▶

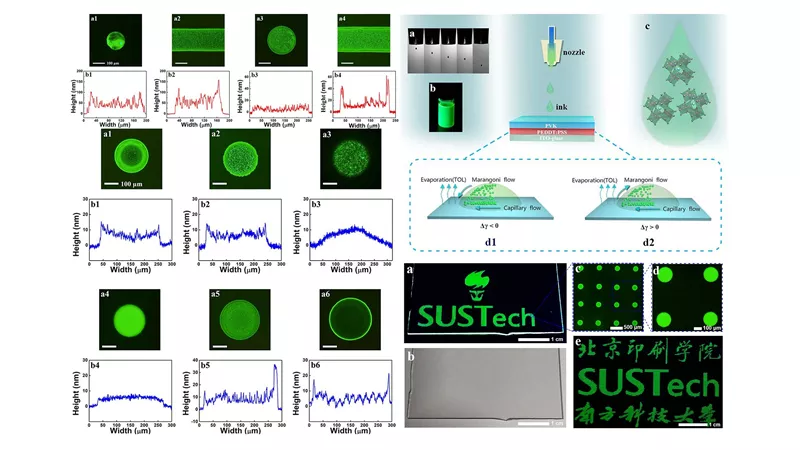

南方科技大学孙小卫院士团队使用MicroFab JetLab II喷墨打印设备打印由高沸点十二烷与低沸点甲苯混合的CsPbBr3钙钛矿QD墨水，通过调整溶剂的体积比，优化油墨的蒸发速率、粘度和表面张力，形成适当的马兰戈尼流平衡毛细管流并进一步成功消除咖啡环效应。在PVK上获得了具有均匀表面、低粗糙度和无咖啡环的钙钛矿微阵列，图案只能在紫外线下可见，可应用于隐形防伪标签和加密。（2020）
